Отклонение электрической оси сердца

Опубликовано: 15.01.2020

Расшифровка кардиограммы

Расшифровка данных необходима для диагностики риска сердечных проблем у взрослых и детей.

Наклон оси показывает зубец R в третьем грудном или в первом отведении.

Его увеличенная амплитуда свидетельствует о левостороннем или правостороннем положении, что само по себе не является аномалией, а лишь проявлением расстройства работы сердечно-сосудистой системы.

Отклонение вектора влево или вправо показывает гипертрофию желудочков, для постановки точного диагноза пациента направляют на анализы и аппаратное обследование:

  • Эхо;
  • Узи;
  • рентген;
  • коронароангиографию.

Дополнительно состояние пациента исследуют на ЭКГ под нагрузкой. Процедура необходима, если отклонение вектора дополняется аритмией или ишемией.

Для определения состояния коронарных артерий используют коронароангиографию. Отклонение оси могут вызывать и такие причины:

  • ишемия;
  • закупорка артерий;
  • стеноз легочной артерии;
  • мерцательная аритмия;
  • дмп у новорожденных;
  • легочное сердце;
  • сужение митрального клапана;
  • закупорка артерии легких;
  • легочная гипертензия.

При отсутствии лечения закупорка приводит к инфаркту через год или два после закупорки сосудов.

Кроме этого, неправильное положение вектора вызывается передозировкой антидепрессантов.

Что значит эос отклонена вправо у ребенка? Такое положение оси указывает на возможный врожденный стеноз артерии легкого.

Аномалия препятствует нормальному кровотоку и приводит к изменению состояния миокарда у ребенка.

Порок корректируют еще у новорожденных, чтобы не допустить развития тяжелых осложнений, приводящих к летальному исходу у грудничка.

Но не стоит самостоятельно ставить диагноз и паниковать: у малышей первых трех месяцев жизни отклонение оси вызывается естественными причинами:

  • электрофизическое и анатомическое преимущественное положение правого желудочка;
  • изменение положения сердца в груди;
  • изменение соотношения активности левого и правого желудочков.

Эти проявления проходят по мере роста ребенка и не являются симптомом проблем.

Что делать, если электрическая ось отклонена вправо

Резкое отклонение оси может означать проблемы, связанные с правым желудочком. Кардиолог назначает дополнительные диагностические процедуры, а затем лечение.

Неправильное положение эос может указывать на развитие гипертрофии правого желудочка, что потребует выявления основной проблемы и лечения, само по себе отклонение оси не лечится, это не болезнь.

Заболевания, вызывающие правостороннее расположение оси:

  • врожденные пороки сердца;
  • приобретенные патологии сердца;
  • хроническая обструкция легких;
  • бронхиальная астма.

Симптомы, сопровождающие заболевания, вызывающие отклонения эос:

  • постоянные головные боли;
  • боль в груди;
  • отеки;
  • одышка;
  • ночной кашель.

При появлении симптомов следует обратиться к кардиологу для диагностики и лечения.

Врач назначает лекарственную терапию для снятия симптомов и восстановления гемодинамики, в тяжелых случаях пациента отправляют на операцию.

Консервативную терапию можно дополнять народными средствами, отварами и настоями из трав.

Народные средства лечения гипертрофии правого желудочка

Эффективным средством у народных целителей считается зверобой. Для приготовления настоя необходимо взять сто грамм сухого сырья на два литра воды и подержать на небольшом огне десять минут.

Настаивать не менее часа, затем процедить, добавить несколько ложек меда и пить как чай за полчаса до еды. Настой должен храниться в холодильнике.

Помогает восстановить гемодинамику смесь чеснока с медом. В мед добавить измельченный чеснок в равных частях и настаивать в темном месте одну неделю. Принимать по десертной ложке до еды три раза в сутки.

Помогает справиться с недугом правильное питание, отказ от кондитерских сладостей, животных жиров, излишне соленой пищи, фастфудов и консервов. Необходим полный отказ от сигарет и алкоголя.

Отклонения ЭОС: связь с болезнями сердца

Положение ЭОС может быть изменено при сердечной блокаде

При отсутствии признаков болезней отклонения оси в разные стороны не считают патологией. Если появляются сердечно-сосудистые проблемы, то неправильное размещение ОЭС говорит о нарушениях и заболеваниях:

  • Развитие гипертрофии желудочка слева – увеличен сердечный отдел. Объясняют большим количеством притока крови. Возникает при выраженной, хронической гипертензии. Кроме этого, гипертрофию вызывает ИБС.
  • Поражение клапана сердца – смещение ОЭС происходит из-за непроходимости сосудов, мешающей кровотоку. Нарушение считают врожденной патологией.
  • Блокада сердечная – неправильное положение оси вызвано нарушением ритма сердца в связи с увеличенным промежутком между поступлением нервных импульсов. Ось смещается и при асистолии: большой паузы, когда отделы сердца не сокращаются, не происходит выбрасывание крови.
  • Гипертензия легких – ЭОС направлена вправо. Причина – заболевание бронхов и астма. Вызывает гипертрофию легких. Приводит к сдвигу сердца.
  • Сбои гормонального фона – диагностируют увеличение камер сердца. Нарушается проходимость нервов, снижается выброс крови.

Диагностика

Определение положения оси сердца проводится врачом функциональной диагностики, расшифровывающим ЭКГ, с помощью специальных таблиц и схем, по углу α («альфа»).

Второй способ определения положения электрической оси – это сравнение комплексов QRS, отвечающих за возбуждение и сокращение желудочков. Так, если зубец R имеет большую амплитуду в I грудном отведении, чем в III, то имеет место левограмма, или отклонение оси влево. Если в III больше, чем в I, то правограмма. В норме зубец R выше во II отведении.

Для определения причины при отклонении по ЭКГ оси сердца влево или вправо врач кардиолог или терапевт может назначить дополнительные методы исследования:

  1. УЗИ сердца – наиболее информативный метод, позволяющий оценить анатомические изменения и выявить гипертрофию желудочков, а также определить степень нарушения их сократительной функции. Особенно важным этот метод является для обследования новорожденного ребенка на предмет врожденной патологии сердца.
  2. ЭКГ с нагрузкой (ходьба по беговой дорожке – тредмил тест, велоэргометрия) позволяют выявить ишемию миокарда, которая может быть причиной отклонений электрической оси.
  3. Суточное мониторирование ЭКГ в том случае, если выявлено не только отклонение оси, но еще и наличие ритма не из синусового узла, то есть имеют место нарушения ритма.
  4. Рентгенография грудной клетки — при выраженной гипертрофии миокарда характерно расширение сердечной тени.
  5. Коронароангиография (КАГ) – выполняется для уточнения характера поражений коронарных артерий при ишемической болезни а.

Если нарушен синусовый ритм, отклонена ЭОС, проводится суточный мониторинг ЭКГ по Холтеру. Данные регистрируются на протяжении суток.

Если ткани миокарда значительно гипертрофированы, проводится рентген грудной клетки. С помощью ангиографии коронарных артерий определяется степень повреждения сосудов при текущей ишемии.

Эхокардиоскопия позволяет определить состояние предсердий и желудочков сердца.

Терапия рассматриваемого явления направлена на устранение главного заболевания. Некоторые сердечные патологии лечат медицинскими средствами. Дополнительно рекомендуется правильно питаться и вести здоровый образ жизни.

При тяжелом течении недуга требуется хирургическое вмешательство. Если серьезно нарушена проводящая система, проводится трансплантация кардиостимулятора. Данное устройство подает сигналы на миокард, вызывая его сокращение.

Чтобы выяснить причины отклонения ЭОС, подробно анализируют ЭКГ. Также могут назначить:

  1. ЭхоКГ (УЗИ сердца) – для выявления возможных пороков органа.
  2. Стресс-ЭхоКГ – УЗИ сердца с нагрузкой – для диагностики ишемии.
  3. Ангиографию коронарных сосудов – их обследование для выявления тромбов и атеросклеротических бляшек.
  4. Холтеровское мониторирование – запись ЭКГ с помощью переносного аппарата на протяжении суток.

После подробного обследования назначают соответствующую терапию.

Угол ЭОС считается одним из основных параметров, который изучается при расшифровке показателей ЭКГ. Для кардиолога этот параметр является важным диагностическим показателем, аномальное значение которого явно сигнализирует о различных нарушениях и патологиях.

Увеличенная амплитуда зубца R в I либо III грудных отведениях графика сигнализируют о том, что электрическая ось сердца отклонена влево или вправо соответственно.

Существует несколько методик определения расположения электрической оси сердца. Самый распространенный из них основан на сравнении величины зубцов в стандартных отведениях.

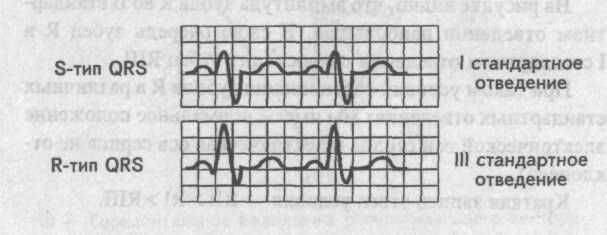

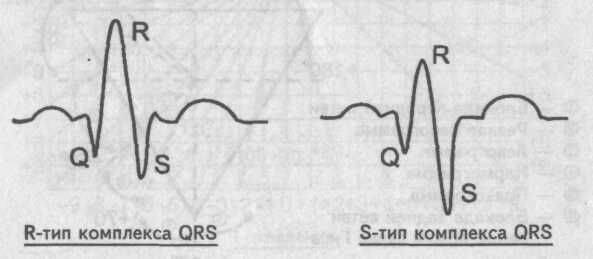

Оценивают зубец R и S. Если первый из них обладает большей амплитудой в 1 отведении, то говорят об R-типе этого отведения.

Второй способ менее достоверный. Он основан на сравнении величины зубцов R в первых трех отведениях. Если в первом из них амплитуда зубца максимальная, а в третьем – минимальная, говорят от левограмме.

Более сложные способы основаны на расчете угла альфа. Для этого врачи функциональной диагностики применяют табличные данные. Они подставляют необходимые значения, высчитывают величину искомого угла в градусах. В конечном счете судят о расположении оси сердца в зависимости от полученного результата. Самая известная таблица – таблица Дьеда.

Самостоятельное определение величины угла альфа затруднено. Необходимо очень хорошо разбираться в проекциях отведений ЭКГ и анатомических структурах сердца. Этим занимаются врачи функциональной диагностики.

Постановка диагноза

Смещение оси сердца влево – не диагноз. Это заключение специалиста, которое помогает врачу-интернисту ориентироваться в плане дальнейших диагностических мероприятий. Оно не фигурирует ни в диагнозе, ни в международной классификации болезней (МКБ).

Общее представление об ЭОС — что это

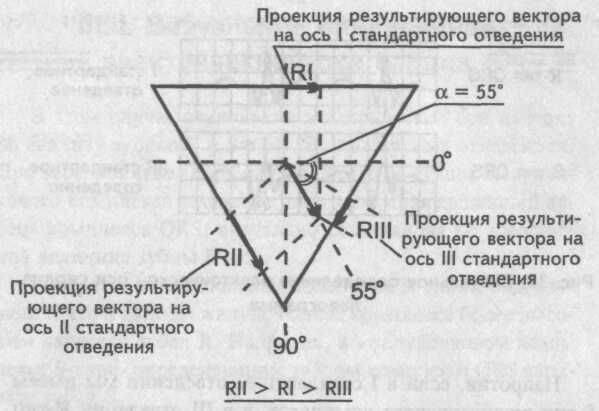

Известно, что сердце при своей неустанной работе генерирует электрические импульсы. Зарождаются они в определенной зоне – в синусовом узле, затем в норме электрическое возбуждение переходит на предсердия и желудочки, распространяясь по проводящему нервному пучку, называемому пучком Гиса, по его ветвям и волокнам. Суммарно это выражается в виде электрического вектора, который имеет направление. ЭОС — проекция этого вектора на переднюю вертикальную плоскость.

Врачи рассчитывают положение ЭОС, откладывая величины амплитуд зубцов ЭКГ на оси треугольника Эйнтховена, образованного стандартными отведениями ЭКГ от конечностей:

  • величина амплитуды зубца R за вычетом амплитуды зубца S первого отведения откладывается на оси L1;
  • аналогичная величина амплитуды зубцов третьего отведения откладывается на оси L3;
  • из этих точек навстречу друг другу выставляются перпендикуляры до пересечения;
  • линия от центра треугольника до точки пересечения и есть графическое выражение ЭОС.

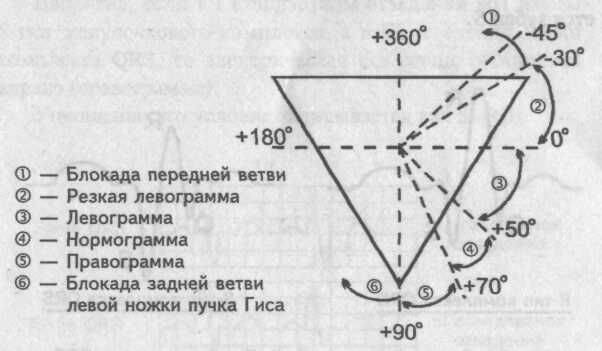

Ее положение рассчитывают, разделив круг, описывающий треугольник Эйнтховена на градусы. Обычно направление ЭОС примерно отражает расположение сердца в грудной клетке.

Симптомы

Отклонение ЭОС влево – что это такое? Это ЭКГ-симптом, который обнаруживается только при снятии электрокардиограммы. Человек не может ощутить изменение в распределении своих электрических потенциалов по сердцу. Однако болезни, которые к этому привели, могут проявляться различными симптомами.

ЗаболеваниеХарактерные клинические проявления
Ишемическая болезнь сердца (сокращенно – ИБС)Эту группу патологий объединяет один симптом – загрудинная боль. Она имеет следующие типичные характеристики:
  • характер – давящий или тянущий;
  • время возникновения – во время стресса или физического труда;
  • продолжительность – быстро проходит в покое или после приема нитроглицерина.

Чаще всего ИБС развивается у людей после 40 лет. Однако некоторые формы, такие как вазоспастическая стенокардия, могут встречаться и в более молодом возрасте.

Кардиомиопатия
На первый план при данной патологии выходят симптомы недостаточности функции сердца:

  • отеки, плотные на ощупь, на ногах и руках;
  • одышка, усиливающаяся при психоэмоциональном/физическом напряжении;
  • влажные хрипы с кашлем, особенно в положении «лежа на спине»;
  • при тяжелом течении болезни – отеки могут располагаться по всему телу, а застой крови в легких приводить к дыхательной недостаточности.

Порок сердца
Существуют различные варианты клапанных пороков – и для каждого из них существуют свои особенности клинических проявлений. Однако практически для всех патологий клапанов характерны признаки сердечной недостаточности (описаны выше).

Также при слабо выраженных пороках возможно длительное бессимптомное течение с постепенным формированием отклонения ЭОС и развитием необратимых последствий.

Симптоматические артериальные гипертензии
Высокое артериальное давление – основной симптом этих патологий. Также пациент может отмечать наличие периодических головных болей, преимущественно в затылочной области и ухудшения общего самочувствия. Основная разница между эссенциальной и симптоматической гипертензиями в причине их развития. При втором варианте повышенное давление возникает из-за повреждения внутренних органов. При эссенциальном варианте точная причина неясна.

Гипертоническая болезнь (эссенциальная гипертензия)

Диагностика

Определение положения оси сердца проводится врачом функциональной диагностики, расшифровывающим ЭКГ, с помощью специальных таблиц и схем, по углу α («альфа»).

Второй способ определения положения электрической оси – это сравнение комплексов QRS, отвечающих за возбуждение и сокращение желудочков. Так, если зубец R имеет большую амплитуду в I грудном отведении, чем в III, то имеет место левограмма, или отклонение оси влево. Если в III больше, чем в I, то правограмма. В норме зубец R выше во II отведении.

Для определения причины при отклонении по ЭКГ оси сердца влево или вправо врач кардиолог или терапевт может назначить дополнительные методы исследования:

  1. УЗИ сердца – наиболее информативный метод, позволяющий оценить анатомические изменения и выявить гипертрофию желудочков, а также определить степень нарушения их сократительной функции. Особенно важным этот метод является для обследования новорожденного ребенка на предмет врожденной патологии сердца.
  2. ЭКГ с нагрузкой (ходьба по беговой дорожке – тредмил тест, велоэргометрия) позволяют выявить ишемию миокарда, которая может быть причиной отклонений электрической оси.
  3. Суточное мониторирование ЭКГ в том случае, если выявлено не только отклонение оси, но еще и наличие ритма не из синусового узла, то есть имеют место нарушения ритма.
  4. Рентгенография грудной клетки — при выраженной гипертрофии миокарда характерно расширение сердечной тени.
  5. Коронароангиография (КАГ) – выполняется для уточнения характера поражений коронарных артерий при ишемической болезни а.

Выявление смещения по углу альфа

Величина угла альфа напрямую показывает смещение ЭОС в ту или другую сторону. Чтобы вычислить этот угол, находят алгебраическую сумму зубцов Q, R и S в первом и третьем стандартных отведениях. Для этого измеряют высоту зубцов в миллиметрах, а при сложении учитывают положительное или отрицательное значение имеет конкретный зубец.

Далее используют специальную таблицу — по Дьеду. Подставив в нее полученные величины, вычисляют точное значение угла альфа или смещение электрической оси.

Значение суммы зубцов из первого отведения находят на горизонтальной оси, а из третьего — на вертикальной. Пересечение полученных линий и определяет угол альфа.

Визуальное определение

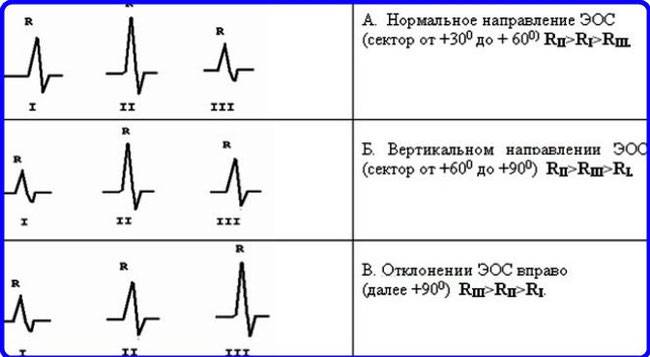

Более простой и наглядный способ для определения ЭОС — сравнение зубцов R и S в первом и третьем стандартных отведениях. Если абсолютная величина зубца R в пределах одного отведения больше, чем величина зубца S, то говорят о желудочковом комплексе R-типа. Если наоборот, то желудочковый комплекс относят к S-типу.

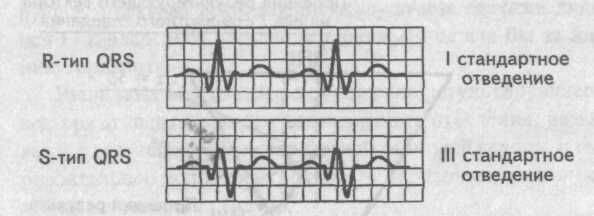

При отклонении ЭОС влево наблюдают картину RI — SIII, что означает R-тип желудочкового комплекса в первом отведении и S-тип в третьем. Если ЭОС отклонена вправо, то на электрокардиограмме определяют SI — RIII.

” alt=””>

ЭКГ с нагрузкой (ходьба по беговой дорожке – тредмил тест, велоэргометрия) позволяют выявить ишемию миокарда, которая может быть причиной отклонений электрической оси. Суточное мониторирование ЭКГ в том случае, если выявлено не только отклонение оси, но еще и наличие ритма не из синусового узла, то есть имеют место нарушения ритма.

Рентгенография грудной клетки — при выраженной гипертрофии миокарда характерно расширение сердечной тени. Коронароангиография (КАГ) – выполняется для уточнения характера поражений коронарных артерий при ишемической болезни а.

Отклонение оси сердца

Перенося проекцию сердечной мышцы на воображаемую координатную систему, предполагается, что ось имеет угол отклонения от 0 до + 90 градусов для здоровых людей. Люди худые и рослые (астенический тип) имеют угол от +70 до +90 градусов.

Маленькие люди, крепкого телосложения (гиперстенический тип) имеют угол, отклонения от 0 до + 30 градусов. Чистый вид таких типов людей в природе встречается нечасто.

Люди со смешанным типом телосложения имеют ЭОС с полувертикальной или полугоризонтальной позицией. Существует пять позиций ЭОС:

  1. Она в норме
  2. Расположена горизонтально
  3. Размещается в полугоризонтальной позиции
  4. Вертикальное состояние
  5. Расположение полувертикальное

Патологическое смещение влево

Электрическая ось сердца может отклоняться влево при глубоком вдохе

Патологий не наблюдается, но ЭОС может отклоняться левее в следующих ситуациях:

  • Когда человек глубоко вздохнул
  • Когда тело находится горизонтально. Диафрагма испытывает давление внутренних органов
  • При высокой диафрагме у маленьких людей

Вправо ЭОС смещается без наличия явных патологий в следующих случаях:

  • Когда заканчивается глубокий вдох
  • Когда тело человека занимает положение по вертикали
  • У рослых худощавых людей

Эти смещения от нормального состояния не считаются заболеванием. Это предпосылки начала разрушений в сердечном органе и проводящем аппарате, говорящих о возможных развивающихся болезнях:

  1. Утолщение стенок .
  2. Перебои рабочего клапана желудочка слева.
  3. Нарушение проводимости электрических сигналов левого желудочка.

Начинающиеся заболевания:

  1. врожденный
  2. Приобретенный порок сердца
  3. Мерцательная
  4. Поражение миокарда инфекционное

Патология при правом положении

Кардиологи могут на основании ЭКГ определить характер заболевания по положению электрической оси сердца

Сердечный орган регулируется импульсами, посылаемыми мозгом по нервным волокнам. Они заставляют периодически сокращаться мышцы органа. Любое нарушение нервных импульсов ведет к изменениям в органах.

Сердце в этом случае не исключение. ЭОС в норме занимает диагональное местоположение – направлено вниз и влево. Исходя из этих положений, отражающихся на , специалисты могут определить характер заболевания.

Для каждого человека расположенность оси зависит от телосложения и индивидуальности.

Как можно самостоятельно расшифровать результаты ЭКГ, смотрите в следующем видео:

Например, гипертрофия желудочка справа. Она может возникнуть по следующим причинам:

  • Заболевания легочной системы и бронхов: продолжительные бронхиальные астмы.
  • Хронический бронхит, обструктивный бронхит, эмфизема легких.
  • с изменением клапана желудочка справа.
  • Чем сильнее утолщение стенок правого отдела, тем больше угол наклона в эту сторону.

Крен оси вправо говорит о таких заболеваниях, как:

  1. Нарушение кровообращения миокарда. Кислородное голодание. Когда в коронарных артериях резко возрастает непроходимость. Создается угроза инфаркта миокарда.
  2. легочной артерии, бывает врожденный, приобретенный. Это уменьшение просвета сосуда легкого, когда затрудняется выход кровяного потока из отдела сердца справа. На этом фоне развивается утолщение стенок и увеличение правого отдела.
  3. Мерцательная аритмия. В предсердии происходит нарушение электрических процессов, что сопровождается блокировкой или разрывом сосуда головного мозга.
  4. . Работоспособность легких нарушается, происходят патологические изменения, возникают затруднения при функционировании отдела сердца слева. Поэтому другой отдел вынужден работать с двойной силой, а это путь к утолщению стенок органа.
  5. Дефект или порок пленочной ткани на границе предсердий. Это обуславливается имеющимся отверстием в перегородке между предсердиями, когда кровь забрасывается из левого предсердия в правое, что исключено. Возникает сердечная недостаточность, увеличивается давление крови в артерии легкого.
  6. Стеноз митрального клапана. Это уменьшение внутреннего диаметра канала между предсердием с левой стороны и отделом сердца. Это препятствует движению кровяного потока и происходит сбой ритмичной работы сердечного органа. Считается приобретенным пороком.
  7. Тромбоэмболия легочной артерии. Когда образуются тромбозные сгустки в сосудах артерии. Они, двигаясь по кровяному руслу, перекрывают артерию легкого и ответвления.
  8. Первичная легочная гипертензия. Повышение давления в артерии легкого по различным причинам.
  9. Отравление определенными антидепрессантами.

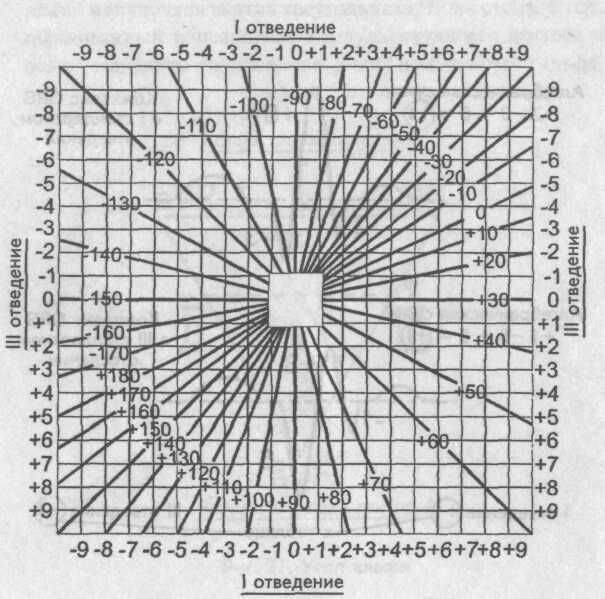

Таблица определения положения электрической оси сердца (по Дьеду)

Таблица определения угла альфаЕсли угол альфа находится в пределах 50—70°, говорят о нормальном положении электрической оси сердца (электрическая ось сердца не отклонена), или нормограмме.При отклонении электрической ось сердца вправо угол альфа будет определяться в пределах 70—90°. В обиходе такое положение электрической оси сердца называют правограммой.Если угол альфа будет больше 90° (например, 97°), считают, что на данной ЭКГ имеет место блокада задней ветви левой ножки пучка Гиса.Определяя угол альфа в пределах 50—0° говорят об отклонении электрической оси сердца влево, или о левограмме.Изменение угла альфа в пределах 0 — минус 30° свидетельствует о резком отклонении электрической оси сердца влево или, иными словами, о резкой левограмме.И наконец, если значение угла альфа будет меньше минус 30° (например, минус 45°) — говорят о блокаде передней ветви левой ножки пучка Гиса.Пределы отклонения электрической оси сердцаОпределение отклонения электрической оси сердца по углу альфа с использованием таблиц и схем производят в основном врачи кабинетов функциональной диагностики, где соответствующие таблицы и схемы всегда под рукой.Однако определить отклонение электрической оси сердца можно и без необходимых таблиц.В этом случае отклонение электрической оси находят по анализу зубцов R и S в I и III стандартных отведениях. При этом понятие алгебраической суммы зубцов желудочкового комплекса заменяют понятием «определяющий зубец» комплекса QRS, визуально сопоставляя по абсолютной величине зубцы R и S .Говорят о «желудочковом комплексе R-типа», подразумевая, что в данном желудочковом комплексе более высоким является зубец R. Напротив, в «желудочковом комплексе S-типа» определяющим зубцом комплекса QRS является зубец S.Сопоставление зубцов R и S комплекса QRSЕсли на электрокардиограмме в I стандартном отведении желудочковый комплекс представлен R-типом, а комплекс QRS в III стандартном отведении имеет форму S-типа, то в данном случае электрическая ось сердца отклонена влево (левограмма).Схематично это условие записывается как RI-SIII.Визуальное определение электрической оси сердца. ЛевограммаНапротив, если в I стандартном отведении мы имеем S-тип желудочкового комплекса, а в III отведении R-тип комплекса QRS, то электрическая ось сердца отклонена вправо (правограмма).Упрощенно это условие записывается как SI-RIII.Визуальное определение электрической оси сердца. ПравограммаРезультирующий вектор возбуждения желудочков расположен в норме во фронтальной плоскости так, что его направление совпадает с направлением оси II стандартного отведения.Нормальное положение электрической оси сердца (нормограмма)На рисунке видно, что амплитуда зубца R во II стандартном отведении наибольшая. В свою очередь зубец R в I стандартном отведении превосходит зубец RIII. При таком условии соотношения зубцов R в различных стандартных отведениях мы имеем нормальное положение электрической оси сердца (электрическая ось сердца не отклонена).Краткая запись этого условия — RII>RI>RIII.
